Çekmeceli Tip MCC Pano enerji sürekliliği gerektiren mekanlar için kullanılır. Çekmeceli Tip Elektrik Panolarının sistemde yer alan tüm çıkışlar için ayrı bir çekmecesi vardır. Çıkışlara ait kontrol, koruma, haberleşme ve ölçme parçaları çekmecenin içinde monteli bir şekilde yer alır. Kuvvet ve kumanda bağlantıları soketlerle çıkış kablolarına bağlanır. Böylece arıza yapan çıkış ünitesinin çekmeceyi yedeği ile değiştirmek mümkündür.
Çekmeceli Tip MCC Pano Nedir?
Çekmeceli Tip MCC Pano, Withdrawable Type MCC olarak da bilinir. Bu panolar enerjinin kesilmemesi gereken elektrik panolarında sistem durdurulmadan bakım ve değişim işlemlerinin yapılabilmesini olanaklı kılar. Çekmeceli panolar, motor kontrol merkezlerinde (MCC) yaygın bir şekilde tercih edilir.
MCC açılımı Motion Control Chart olarak tanımlanır. Türkçedeki karşılığı hareket kontrol sistemleri programlama tekniğidir. Motor kontrol panoları bünyesinde motor kontrol ve kumanda aygıtlarını barındırır.
Çekmeceli tip MCC panosu çoğunlukla arızalanma halinde sistemin durdurulmadan arızanın giderilmesi gereken kimya, kâğıt, çimento sanayi ve su arıtma tesisleri gibi endüstrilerde kullanılır. Çekmeceli tip elektrik panolarını tamir etmek ve bu panolarda istenen değişiklikleri yapmak sabit tip panolara göre daha basittir.
Çekmeceli panolarda çekmece modülleri takılıp çıkarılabilir. Klasik bağlantı sistemlerindeki kablolama yöntemi çekmeceli panolarda yoktur. Tüm çekmece üniteleri elektrik panosuna kuvvet ve kumanda için elektrik bağlantıları enerji soketleri ile bağlanır. Sahadan gelen kablolar soketler ile bağlanır.

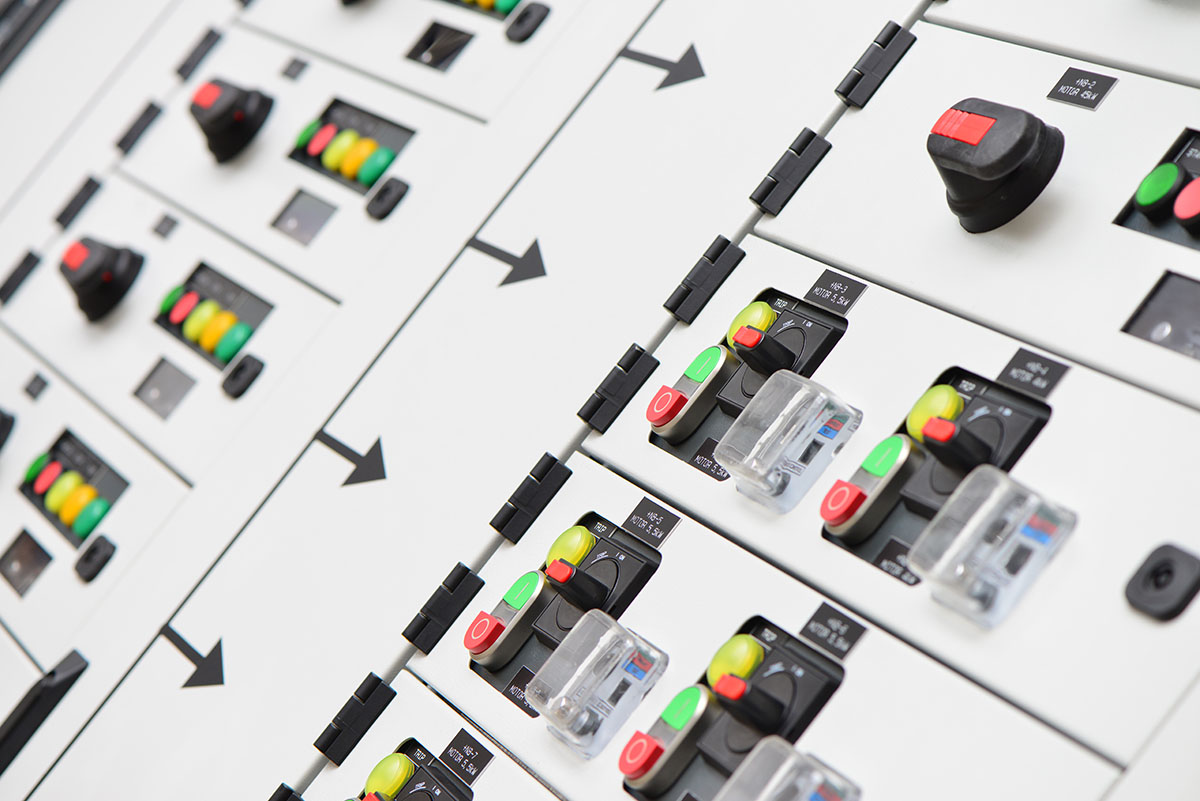

Çekmeceli Tip Panoların Kullanım Avantajları Nelerdir?
- Çekmeceli tip panolar sıklıkla kullanılır.
- Güç devresi 630 ampere kadar tam çekmeceli üretim yapabilir.
- Elektrik panosundaki enerji kesintiye uğramadan ünite değişimi yapılması mümkündür.
- Enerji kesintisi yaşanmadan ünitede bakım ve onarım yapılması söz konusudur.
- Elektrik panosundaki enerji kesilmeden güç ve kuvvet yenilemesi yapılması mümkündür.
- Çekmece modülleri kolay bir şekilde çıkarılabilir.
- Çekmece modülleri basit bir şekilde test için konumlandırılabilir.
- Yüksek güvenliğe sahip anahtarlama sistemine sahiptir.
Çekmeceli Tip MCC Pano Nasıl Kullanılır?
Elektrik enerjisi, ana tabloda bulunan baradan çekmece üstündeki kontaklar vasıtası ile alınır. Çıkış klemenslerine iletimi gerçekleştirilir. Kumanda ve kilitleme kontakları seyyar kumanda klemensleri ile bağlantı kurar. Çekmeceler test, çalışma ve tamir konumunda olduğu zaman kilitlenebilme olanağı vardır. Çalışma esnasında çekmece tam yerine oturmadığı zaman bobin devresini yöneten limit anahtarı kontaktörün çalışmasını önler ve uyarır.
Yüksek seviyeli güvenliği olan anahtarlama sistemi vardır. Elektrik panosunda meydana gelebilecek kısa devre durumunda bile kuvvet ve kontakları ile 630A’a kadar çalışabilir. Sistemde meydana gelebilecek herhangi bir yenileme ve arıza halinde sistemin kapatılmasına ihtiyaç olmaz. Çekmece modülleri hızlıca yenisi ile değiştirilebilir veya eklenebilir.
ARELPAN – W Çekmeceli Tip MCC Pano
ARELPAN – W Çekmeceli Tip MCC Pano ile güvenliği öncelikli plana alarak IEC 61439-1&2 Kema Tip Testlerden geçerek özellikle enerji üretim santralleri, endüstriyel tesisler, demir çelik, rafineri, petrokimya tesisleri ve arıtma tesislerinde güvenli Alçak Gerilim kontrolü ve motor yol verme sistemlerinde hızlı arıza çözümü ve bakım için dizayn edilmiştir.
ARELPAN – W Çekmeceli Tip MCC Pano 300 kW’a kadar motor kontrolü sağlar. Operatör hatalarına karşı mekanik kilitleme düzeni ile oluşturulmuştur. Mekanik kodlama bulunur. Bu sayede farklı çekmece tip ünitelerinde hatalar isteğe bağlı olarak önlenmiş olur.
Çekmece modülleri birbirinden bağımsız şekilde ana bara enerjiliyken tak-çalıştır pano uygulanabilir. Dikey bara bölümü fazlar arası yalıtım sağlanmıştır. Ayrıca güçlü dinamik yüklere karşı bile yüksek koruma sağlayabilir.
MCC panolara ilişkin detaylı bilgi için bizimle iletişime geçebilirsiniz.
Sık Sorulan Sorular
MCC panosu nedir?
MCC yani hareket kontrol sistemleri (motion control chart) motorların, fanların, pompaların otomatik ya da manuel olarak kontrolünü sağlayan panolara verilen isimdir. Çoklu motor sürülmelerinde kullanılırlar.
Çekmeceli pano nedir?
Çekmeceli pano sistemleri; MCC olarak adlandırılan uygulamalarda kullanılan enerji sürekliliği, güvenliği ve kontrolünü sağlayan sistemlerdir. Bu sistemlerde her bir devre ayrı bir çekmecede bulunur.
MMC nedir elektrik?
MCC, Motion Control Chart yani Türkçesiyle hareket kontrol sistemi anlamına gelir. Tüm elektrik motorlarını merkezi bir konumda kontrol etmek amacıyla kullanılan sistemlerdir.
