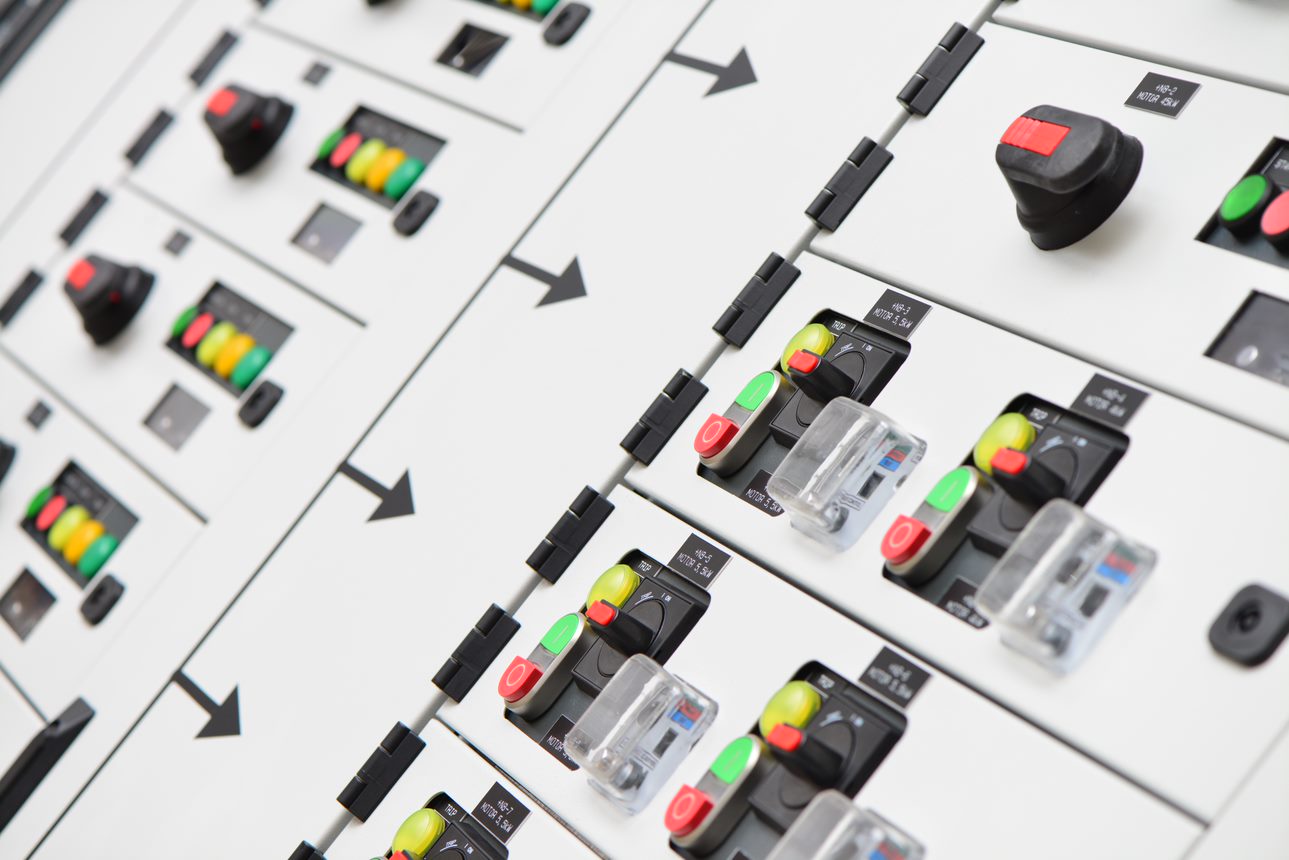

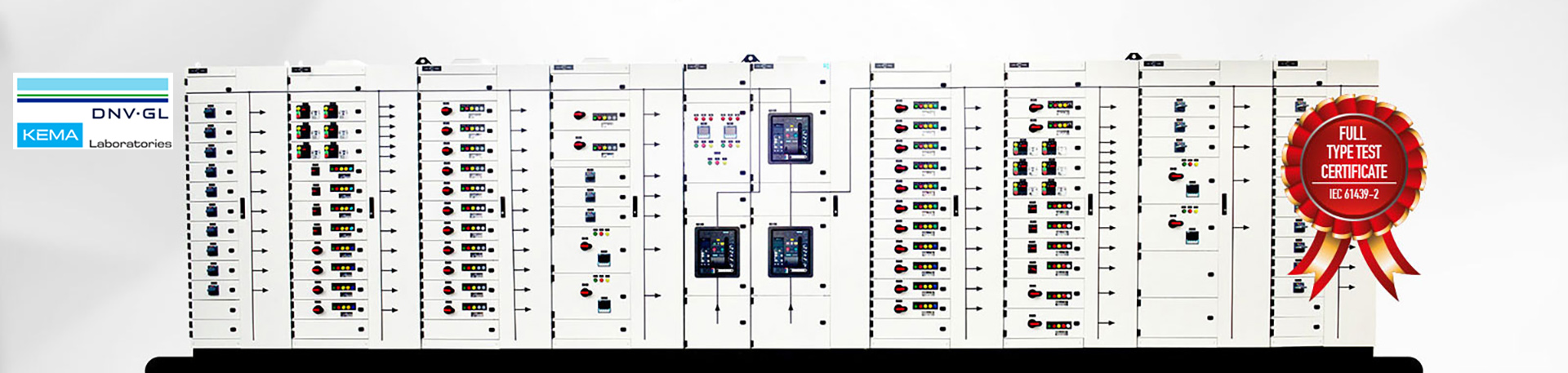

Mcc Retirable ARELPAN-W

ARELPAN – Panneaux MCC de type tiroir W en gardant la philosophie de la sécurité au premier plan, grâce aux tests de type Kema, IEC 61439-1 & 2, surtout dans les usines industrielles, les centrales électriques, la production de fer et d’acier, la pétrochimie, les raffineries et les usines de traitement, systèmes de contrôle de basse tension et de démarrage du moteur sûrs, conçus pour une solution rapide de panne.

AVANTAGES

Certificat d’essai de type CEI 61439-1 & 2 dans les laboratoires KEMA

CONNECT-(Contacts d’alimentation fermés)
DISCONNECT-(Contacts d’alimentation ouverts)
LES POSITIONS-(Testables sur le circuit de commande)

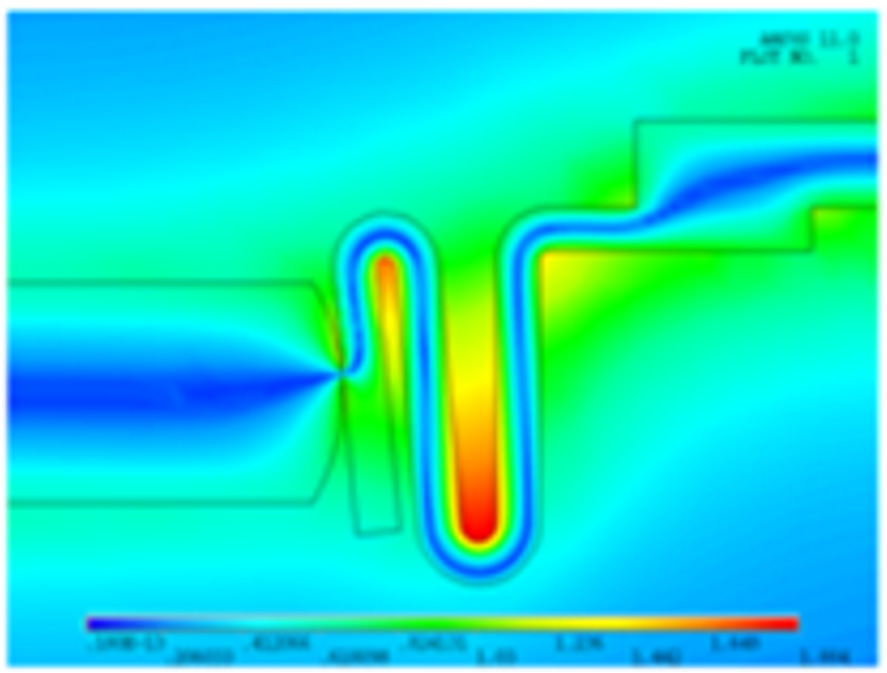

Des modules de contact développées ensemble avec laboratoires de l’Allemagne de Fraunhofer-Institut.

Certificat d’essai de type CEI 61439-1 & 2 dans les laboratoires KEMA

CONNECT-(Contacts d’alimentation fermés)
DISCONNECT-(Contacts d’alimentation ouverts)
LES POSITIONS-(Testables sur le circuit de commande)

Des modules de contact développées ensemble avec laboratoires de l’Allemagne de Fraunhofer-Institut.

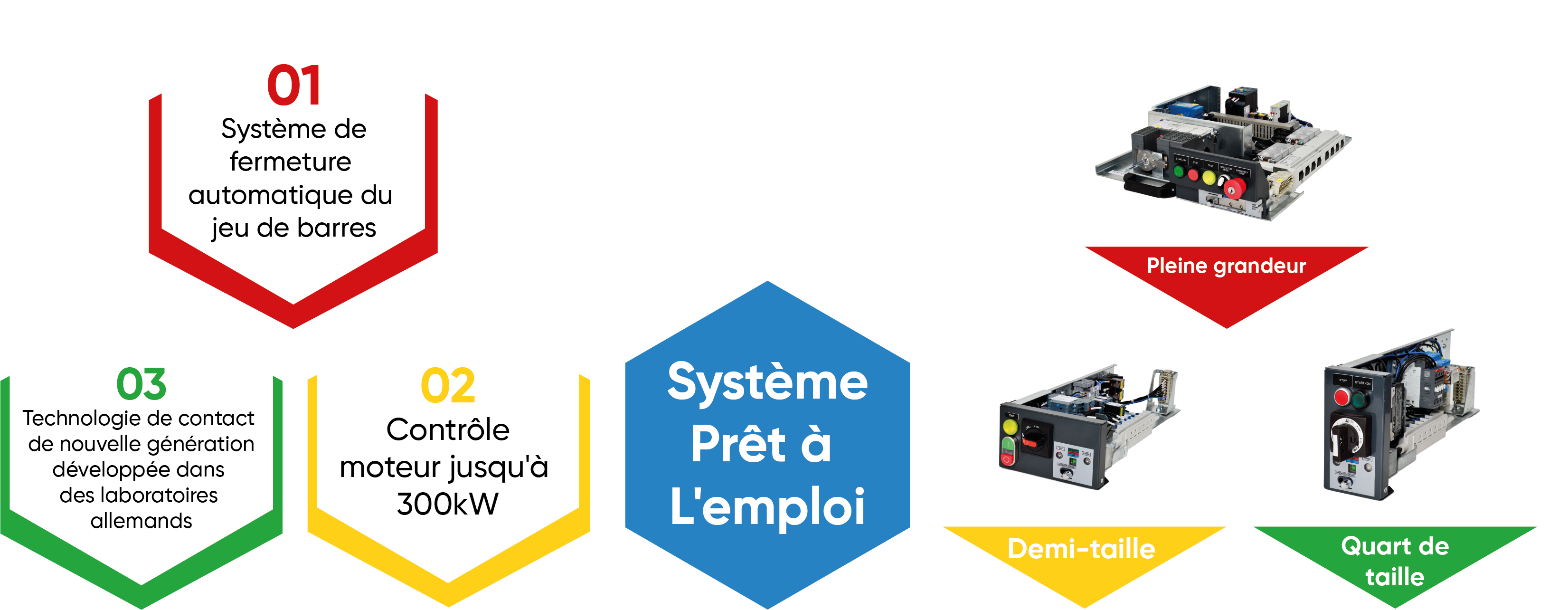

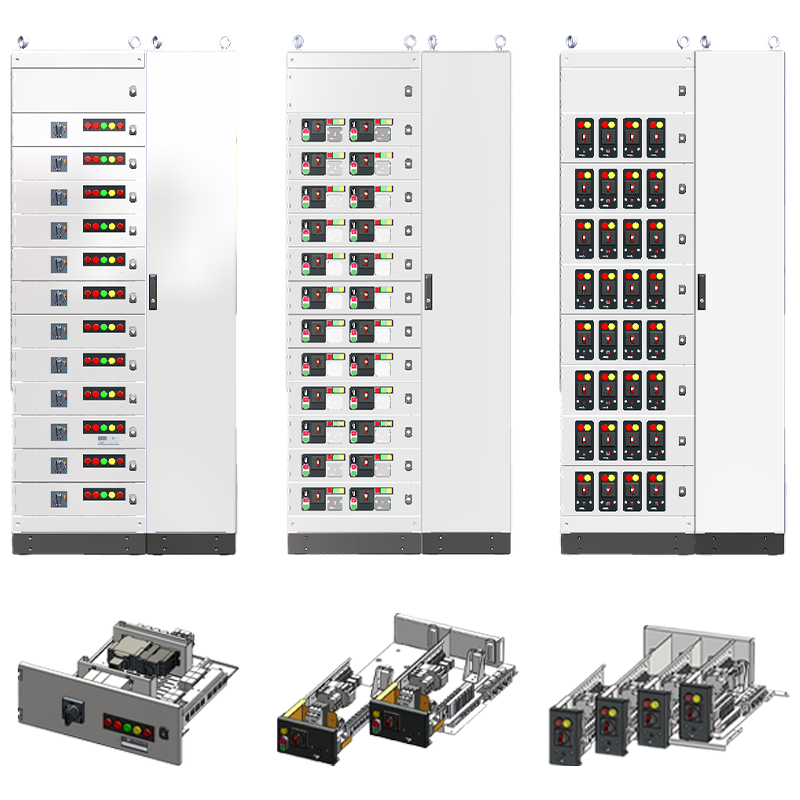

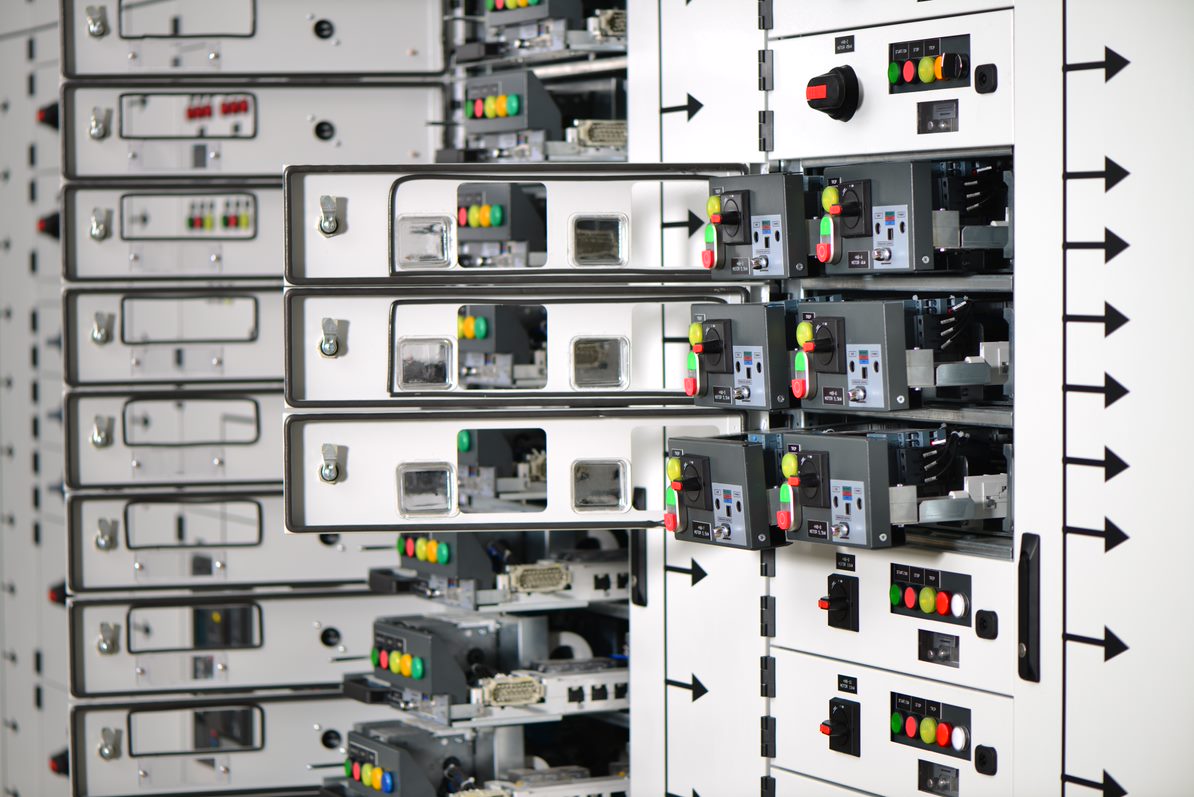

Full Size Half Size Quarter Size
Up to 12 Modules Montage Capacity per Cabin Section
Up to 24 Modules Montage Capacity per Cabin Section
Up to 32 Modules Montage Capacity per Cabin Section

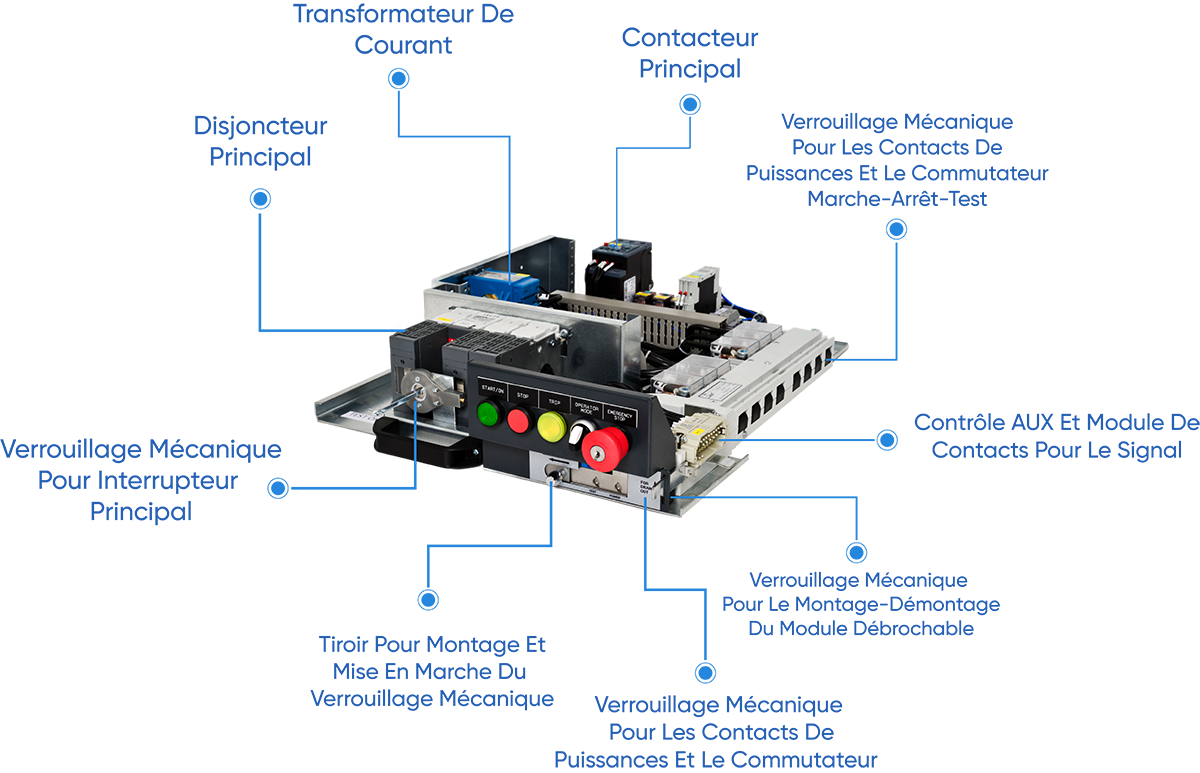

SELECTION TABLE FOR THE MCC DRAWER
Drawer Module Type Max Module Montage Capacity per Cabin Section Module Height Module Width Current Range Number of available auxiliary contacts pin
1/4 Quarter Size 32 225 mm  100 mm  0-32 A  32
1/2 Half Size 24 150 mm  220 mm  0-50 A  32
1/1 Full Size 12 150 mm  500 mm  80-125 A  32
6 300 mm  500 mm  160-250A  32
3 450 mm  500 mm  400-630A  32
3 600 mm  500 mm  400-630A  32

630 A, Formulaire 4b, IP41, 65kA

Contrôle de Moteur jusqu’à 300kW

Équipé de dispositifs de VERROUILLAGE MÉCANIQUE contre les erreurs de l’opérateur

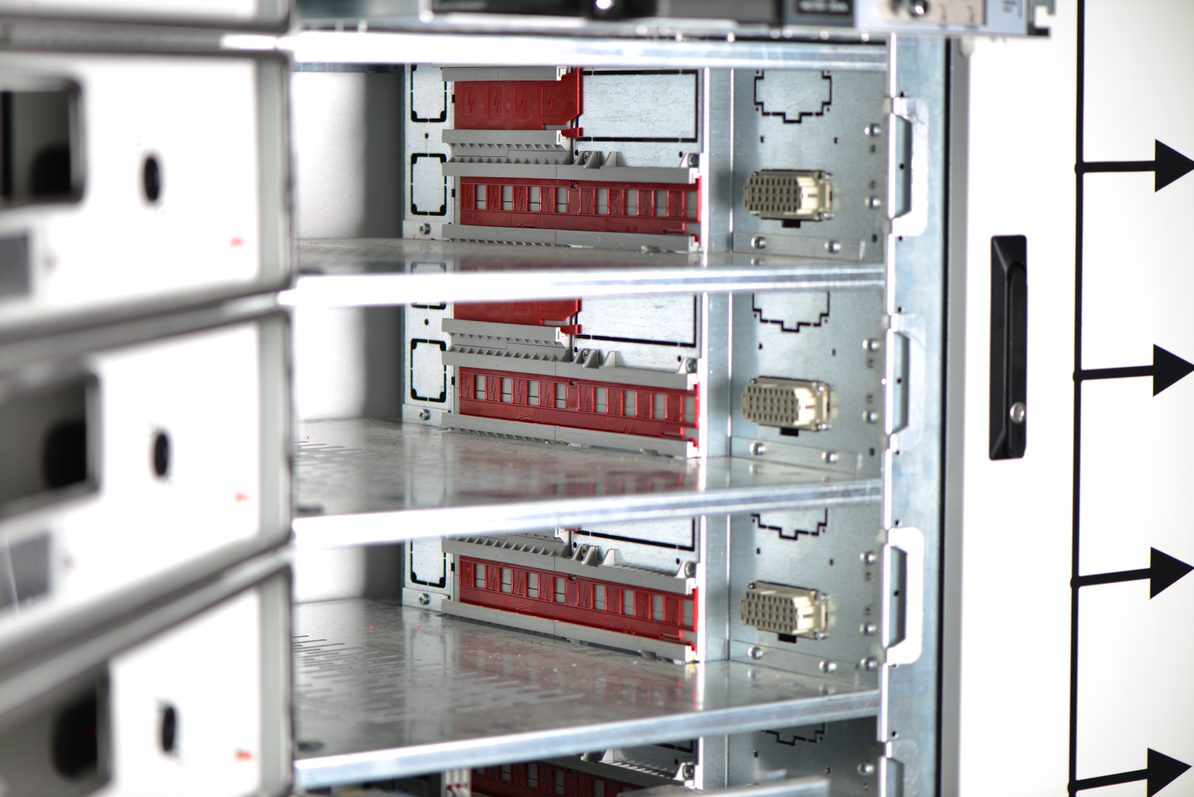

Avec arrêt automatique du jeu de barres (système d’obturation) fermeture de la surface du jeu de barres sous tension

Lorsque le câblage du circuit de puissance est fixe, il est possible de déplacer les contacts de puissance. (Les cordons d’alimentation ne doivent pas être déplacés pour éviter de les casser).

Modules de tiroirs étant indépendants les uns des autres, BRANCHER-DEMARRER peuvent être effectués lorsque le jeu de barres principal est sous tension.

La section de jeu de barres verticale entre les phases est entièrement isolée, même contre les charges dynamiques, il fournit une protection parfaite contre les charges dynamiques puissantes.

Dans des laboratoires d’essais accrédités, testé par SECURITÉ D’ARK.

Lors de la mise en position de travail des points de contact, est au type d’autonettoyant, donc l’entretien n’est pas nécessaire.

Un codage mécanique est disponible, ainsi cela évite les erreurs dans différents types de tiroirs (en option).

Tests thermiques de contact presse innovants

L’interrupteur principal ne peut être actionné que lorsque la porte est fermée

La porte de la cabine s’ouvre uniquement en position déconnectée

L’unité ne peut être retirée que si l’interrupteur principal est déconnecté, la connexion entrante et sortante du circuit d’alimentation est déconnectée.

Les unités rétractables et les subdivisions peuvent être remplacées ou converties pendant que la carte est en direct.

Le codage mécanique est disponible (facultatif).

Écran couleur montrant différentes positions de l’unité de traction.

Conception modulaire et fonctionnelle

Mécanisme convivial

Système de protection contre les arcs

Unités de sécurité mécanique

Opportunité de conception spéciale

Prix ​​compétitif et haute qualité

Contre les erreurs d’ARK avec des modules de contact de haute protection, BRANCHER-DEMARRERER!

Chaque contact est isolé entre phases et terre, en cas de surcharge, les gaz ionisés qui peuvent être générés de quelque façon que ce soit ne peuvent pas court-circuiter les deux phases ou entrer en contact avec le sol.

Grâce à des tiroirs de différentes tailles, il fournit le prix le plus économique avec les dimensions les plus adaptées aux besoins de votre installation.

Fermeture automatique du jeu de barres (système Shutter) et des surfaces de contacts du jeu de barres sous tension.

La section verticale du jeu de barres est complètement isolée entre les phases. Fournit une protection optimale même contre les charges élevées.

La sécurité est une obligation!

L’interrupteur principal ne peut être enclenché que lorsque la porte est fermée

BRANCHER-DÉMARRER peuvent-être effectués avec des interrupteurs principaux et des unités de tiroirs en position de déconnexion

Alors que les jeux de barres principaux sont sous tension, les unités peuvent être BRANCHÉES-DÉMARRÉES indépendamment les unes des autres.

Codage mécanique disponible, cela évite les erreurs dans les différents types de tiroirs (facultatif)

Contre les erreurs de l’opérateur, équipé de puissants raccords de VERROUILLAGE MÉCANIQUES

Informations Standard

Courant nominal, In

6300 A

Courant de tenue à court terme du jeu de barres, Icw

100kA

Résistance aux arcs électriques interne

65kA , 300 ms

Classe de protection

IP41

Formation

Jusqu’à la formulaire 4b

Résistance aux chocs mécaniques

IK 10

Couleur standard

RAL 7035, Elektrostatik

Type de matériau de carcasse

Galvanise

Type de réseau

TN-C, TN-S, TN C-S, TT, IT

Tension de fonctionnement, Ue

Up to 690 V

Tension de résistance aux chocs, Uimp

8kV / 12kV

Tension d’isolation de fonctionnement, Ui

1000 V

Courant de crête du jeu de barres, Ipk

264 kA

Température ambiante

35 C (24h)

Formation des informations techniques dans les panneaux BT
Techniques de protection IP et IK
